Osservazione del movimento di un ago magnetico in presenza di una corrente elettrica.

Procedimento

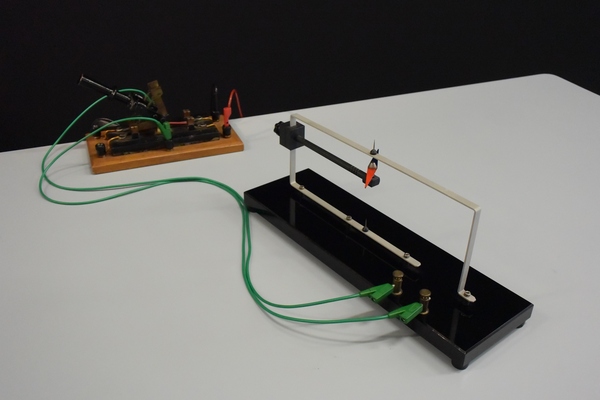

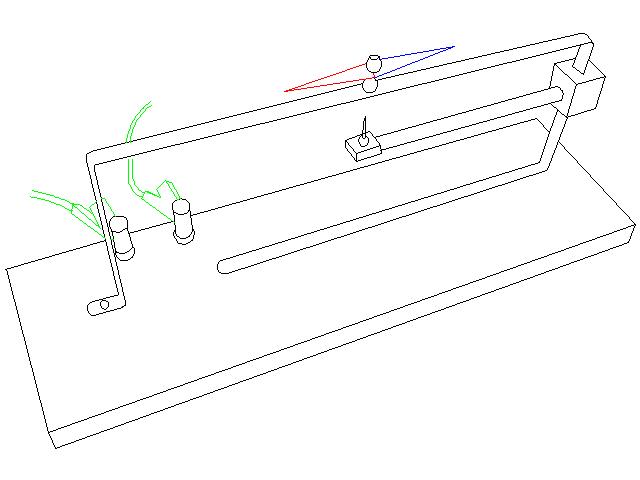

Si collegano in serie una lamina conduttrice sagomata a spira rettangolare, un reostato e un generatore di corrente. Un ago magnetico viene posto al centro della spira su un piccolo supporto verticale, su cui è libero di ruotare. Con il circuito aperto, l’ago si allinea secondo il campo magnetico terrestre e si ruota la spira in modo da allinearla con l’ago stesso. Si chiude il circuito e si osserva come si comporta l’ago. Si fanno poi diversi esperimenti, invertendo il verso della corrente e spostando l'ago in diverse posizioni rispetto alla spira.

Osservazioni

Si osserva che quando passa la corrente, l’ago ruota di 90 gradi. Se si inverte la direzione della corrente, la rotazione è sempre di 90 gradi ma nel verso opposto. Mantenendo fisso il verso della corrente e spostando l’ago al di sopra della spira, cambia nuovamente il verso della rotazione.
